電子技術科(都留キャンパス)No.505
📅 令和7年12月24日（水）、25日（木）
📍 電子技術科（都留キャンパス）2年生『制御工学』の授業より
🎓こんにちは！【授業☆しょ～かい】の時間です
このシリーズでは、電子技術科 (都留キャンパス) の授業の様子を、高校生のみなさんにわかりやすく紹介しています。
写真とともに、授業の流れや学びのポイントをリアルにお届けします！
この授業では、工場の機械や装置を動かすためのラダープログラムの設計方法を学んでいます。
前回は、機械を“連続運転”させるラダープログラムを手描きで設計しました。
🧠ラダープログラムの入力！

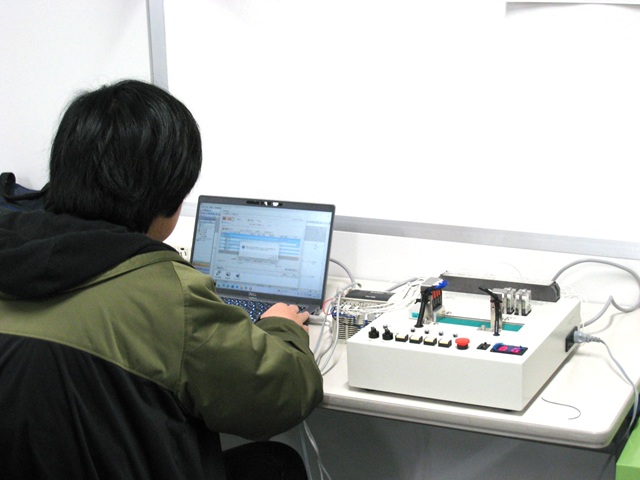

前回設計したラダープログラムを、まずはアプリに入力します。
🧠コンパイルしてPLCに転送！
入力したラダープログラムをコンパイルして機械語に変換し、PLC（プログラマブル・ロジック・コントローラ）へ転送します。
🧠プログラムを実行して動作確認！

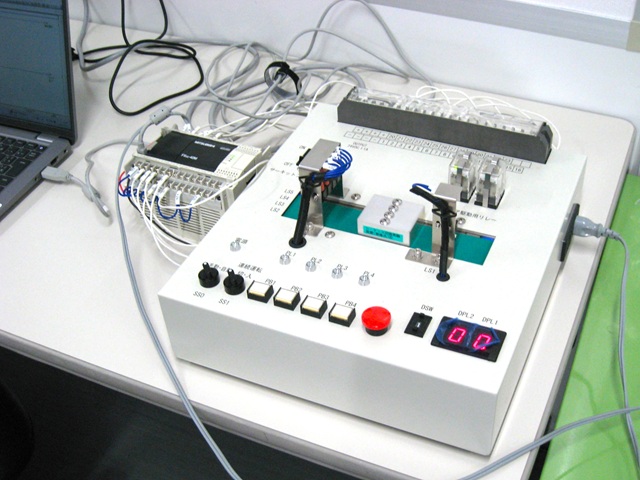

プログラムを実行し、出力デバイスが設計どおりに動作するか確認します。
もしNGなら、プログラムをデバッグして、再度「コンパイル → PLCに転送 → 実行」を繰り返します。
今回は、入力ミスが1カ所あっただけで、すぐに正常動作までたどり着きました！
🧠次の演習問題のプログラム設計に取り掛かります！
次の演習問題はこの二つです。
・2個のパイロットランプが交互に点滅を繰り返すラダープログラム
・コンベアの連続運転に関するラダープログラム
🧠サイクル運転の動作を状態遷移図で表します
どちらの問題も、まずは連続運転のもとになるサイクル運転を見つけ、一連の動作を状態遷移図で表していきます。
この図を描くことで、連続運転のラダープログラムがぐっと設計しやすくなります。

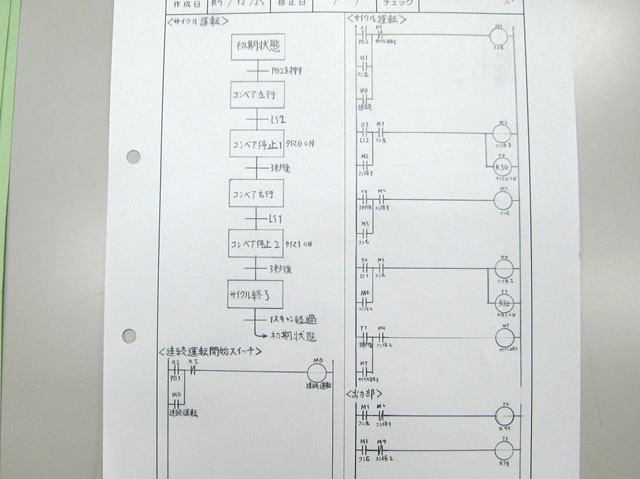

✅完成したラダープログラムはこちら！
📘このあとも授業はつづきます！
🔜次回の授業は…
有限回繰り返しのラダープログラムを設計します！
💡しょ～かいポイント！
サイクル運転の状態遷移図を描くことで、有限回繰り返しのラダープログラムもスムーズに設計できます。 次回の【授業☆しょ～かい】もお楽しみに！
